BAScontrol-Produktreihe BACnet/IP Sedona Unitary Controllers

Die Controller der Serie unterstützen einen gemeinsamen Kern von Funktionen und unterscheiden sich nur durch die Anzahl der E / A und die Netzwerkverbindungen. Die Konfiguration erfolgt über eine 10/100 Mbit / s Ethernet-Verbindung. Alle Modellle verfügen über eine Echtzeituhr und werden von einer 24-VAC / VDC-Stromquelle gespeist.

Modell Universaleingänge (UI) Binäreingänge (BI) Analoge Ausgänge (AO) Binäre Ausgänge (BO) Virtuelle Komponenten
(AV or BV)
Webkomponenten Ethernet Anschluss BACnet Client
BAScontrol20 8 4 4 4 24 48 1 No
BAScontrol22 8 4 4 6 24 48 2 No
BAScontrol20C 8 4 4 4 24 48 1 Yes
BAScontrol22C 8 4 4 6 24 48 2 Yes



BAScontrol20

Der BAScontrol20 ist ein programmierbarer 20-Punkt-BACnet / IP-Controller von Sedona mit direkter Verbindung zu einem Ethernet-Netzwerk. Das Gerät entspricht dem B-ASC-Geräteprofil mit einer praktischen Mischung aus 8 Universaleingängen, 4 Binäreingängen, 4 Analogausgängen und 4 Relais- (20R) oder Triac- (20T) Ausgängen. Der Controller ist vollständig über einen gemeinsamen Webbrowser für Webseiten konfigurierbar und mit Niagara AX Workbench™ oder dem kostenlosen Sedona Application Editor (SAE) von Contemporary Controls frei programmierbar. Das robuste Metalldesign, das niedrige Profil und der Betrieb bei hohen Temperaturen machen es für den Innen- und Außenbereich geeignet.

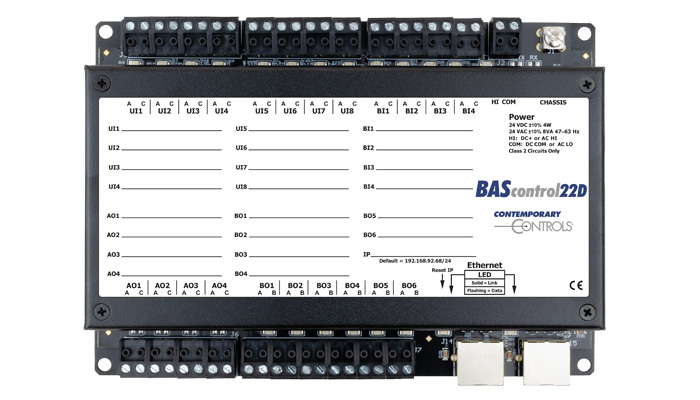

BAScontrol22

Der BAScontrol22 ist ein von Sedona programmierbarer 22-Punkt-BACnet / IP-Controller mit einem 2-Port-Ethernet-Switch zum Anschluss an ein Ethernet-Netzwerk. Das Gerät entspricht dem B-ASC-Geräteprofil mit einer praktischen Mischung aus 8 Universaleingängen, 4 Binäreingängen, 4 Analogausgängen und 6 Relaisausgängen (kein Triac-Modelll). Der Controller ist vollständig über einen gemeinsamen Webbrowser für Webseiten konfigurierbar und mit Niagara AX Workbench™ oder dem kostenlosen Sedona Application Editor (SAE) von Contemporary Controls frei programmierbar. Das robuste Metalldesign, das niedrige Profil und der Betrieb bei hohen Temperaturen machen es für den Innen- und Außenbereich geeignet.

BAScontrol20C

Der BAScontrol20C ist ein BACnet / IP-Server und bietet auch BACnet / IP-Client-Funktionen, mit denen der Benutzer Punkte lesen und / oder schreiben kann, die von Geräten im BACnet-Netzwerk bereitgestellt werden. Der BAScontrol20C ist ein einheitlicher 20-Punkt-Controller, der BACnet / IP und Sedona über eine direkte Ethernet-Verbindung unterstützt. Die Steuerung entspricht dem B-ASC-Geräteprofil mit einer praktischen Mischung aus 8 Universaleingängen, 4 Binäreingängen, 4 Analogausgängen und 4 Relaisausgängen. Einzigartig in dieser Einheit sind 48 Webkomponenten, die lesbare / beschreibbare Daten von Sedona Wire Sheets mit Webseiten verknüpfen, und 24 virtuelle Punkte, die lesbare / beschreibbare Daten von Sedona Wire Sheets mit einem BACnet-Client verknüpfen.

BAScontrol22C

Der BAScontrol22C ist ein BACnet / IP-Server und bietet auch BACnet / IP-Client-Funktionen, mit denen der Benutzer Punkte lesen und / oder schreiben kann, die von Geräten im BACnet-Netzwerk bereitgestellt werden. Der BAScontrol22C ist ein einheitlicher 22-Punkt-Controller, der BACnet / IP und Sedona über eine 2-Port-Ethernet-Switch-Verbindung unterstützt. Die Steuerung entspricht dem B-ASC-Geräteprofil mit einer praktischen Mischung aus 8 Universaleingängen, 4 Binäreingängen, 4 Analogausgängen und 6 Relaisausgängen. Einzigartig in dieser Einheit sind 48 Webkomponenten, die lesbare / beschreibbare Daten von Sedona Wire Sheets mit Webseiten verknüpfen, und 24 virtuelle Punkte, die lesbare / beschreibbare Daten von Sedona Wire Sheets mit einem BACnet-Client verknüpfen.
